CanSat NeXT Perf Board

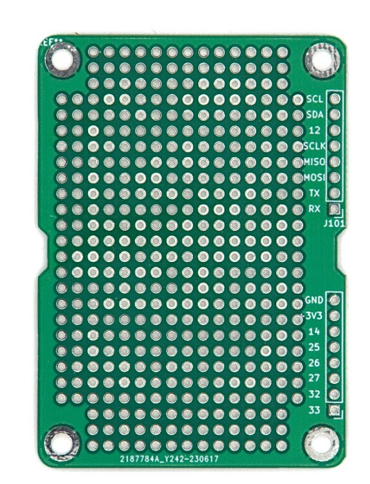

La CanSat NeXT Perf Board è un accessorio progettato per facilitare l'integrazione di dispositivi esterni al CanSat e per rendere la tua elettronica meccanicamente più sicura e meglio organizzata. È essenzialmente una perf board, che condivide la forma della scheda CanSat NeXT, e fornisce anche una facile connettività all'header dei pin di estensione.
La caratteristica principale della perf board sono i fori placcati, distanziati di 0,1 pollici (2,54 mm), che è il pitch standard utilizzato in elettronica, specialmente nell'elettronica hobbistica. Questo rende l'integrazione della maggior parte dei breakout commerciali e di molti IC commerciali estremamente facile, poiché possono essere direttamente saldati ai contatti sulla perf board.
Sul lato superiore, i fori hanno un piccolo anello placcato per facilitare la connettività, ma sul lato inferiore ci sono grandi rettangoli placcati, che rendono molto più facile creare ponti di saldatura tra i quadrati, aiutando a creare la connettività elettrica tra i dispositivi sulla tua scheda e tra i dispositivi aggiunti e CanSat NeXT.

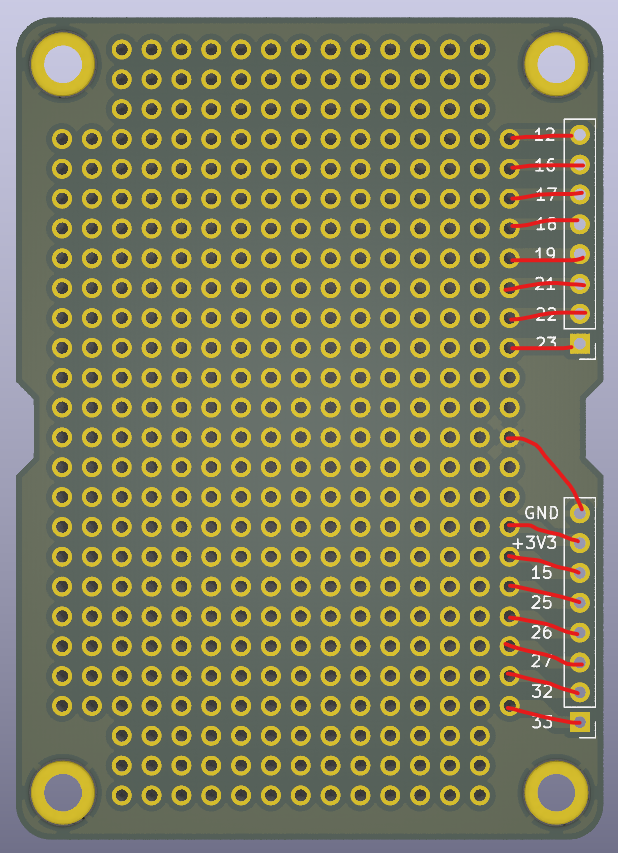

Inoltre, alcuni dei fori placcati più vicini all'header sono già collegati agli header dei pin di estensione. Questo ti aiuta a evitare di dover aggiungere cavi tra l'header dei pin e l'area principale della perf board, facilitando anche l'impilamento di più perf board una sopra l'altra, specialmente quando si utilizzano stacking pin headers. Per verificare quale pin di estensione fa cosa, fai riferimento al Pinout
