CanSat NeXT Plaque de Perforation

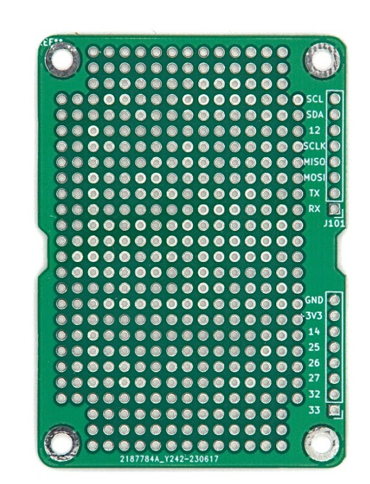

La CanSat NeXT Plaque de Perforation est un accessoire destiné à faciliter l'intégration de dispositifs externes au CanSat, et à rendre vos propres électroniques mécaniquement plus sécurisées et mieux organisées. C'est essentiellement une plaque de perforation, qui partage la forme de la carte CanSat NeXT, et offre également une connectivité facile au connecteur d'extension.
La caractéristique principale de la plaque de perforation est ses trous métallisés, espacés de 0,1 pouce (2,54 mm), qui est le pas standard utilisé en électronique, notamment dans l'électronique amateur. Cela rend l'intégration de la plupart des modules commerciaux et de nombreux CI commerciaux extrêmement facile, car ils peuvent être directement soudés aux contacts sur la plaque de perforation.
Sur le côté supérieur, les trous ont un petit anneau métallisé pour faciliter la connectivité, mais sur le côté inférieur, il y a de grands rectangles métallisés, ce qui facilite grandement la création de ponts de soudure entre les carrés, aidant à créer la connectivité électrique entre les dispositifs sur votre carte, et entre les dispositifs ajoutés et le CanSat NeXT.

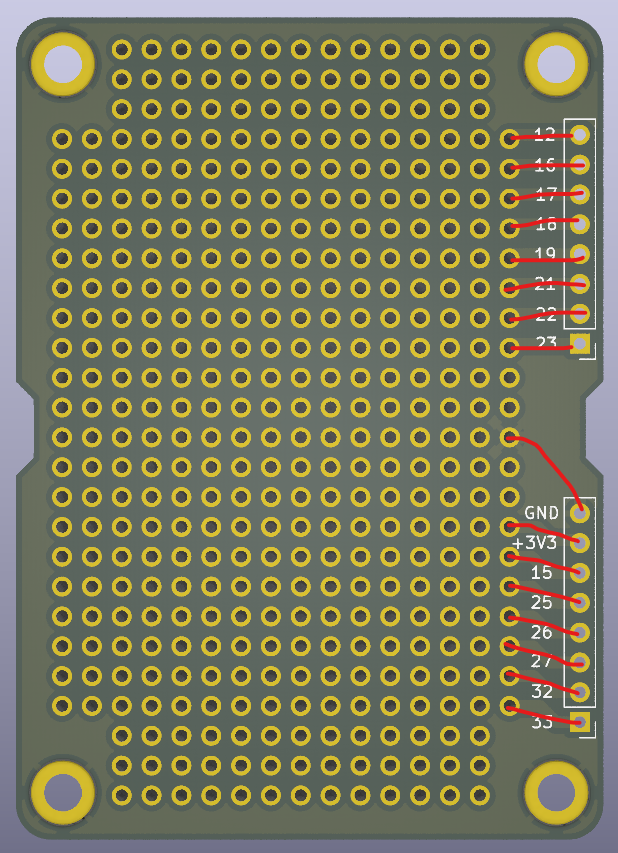

De plus, certains des trous métallisés les plus proches du connecteur sont déjà connectés aux connecteurs d'extension. Cela vous évite d'avoir à ajouter des câbles entre le connecteur et la zone principale de la plaque de perforation, aidant également à empiler plusieurs plaques de perforation les unes sur les autres, surtout en utilisant des connecteurs empilables. Pour vérifier quelle broche d'extension fait quoi, référez-vous au Schéma des broches
