Pinouts
Questo articolo mostra i nomi dei pin utilizzati dal processore in CanSat NeXT e quali pin puoi utilizzare per estendere il tuo progetto.
Pinout

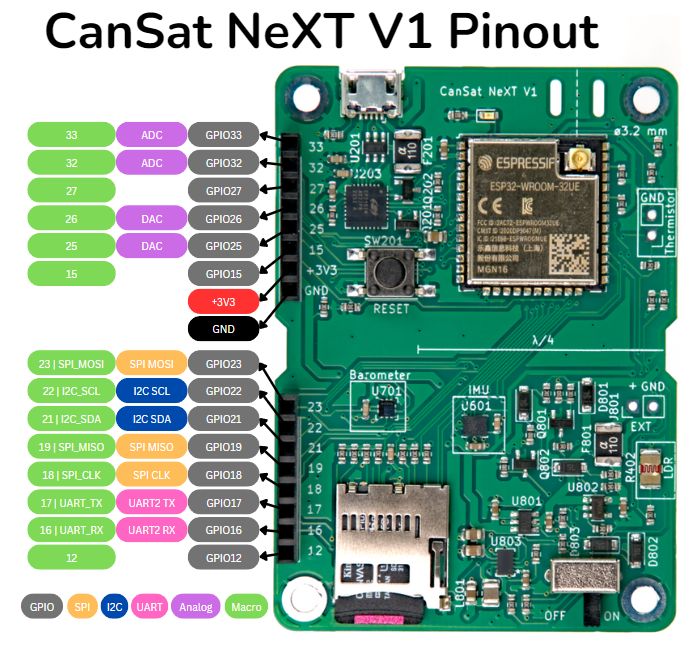

L'immagine qui sotto mostra i pin per l'utilizzo dell'intestazione di estensione per aggiungere elettronica esterna alla scheda.
Ecco l'elenco completo dei pin utilizzati dalla scheda CanSat NeXT. L'uso interno si riferisce al pin utilizzato per le risorse a bordo, mentre l'estensione si riferisce ai pin instradati all'interfaccia di estensione. Alcuni pin, quelli per I2C e SPI, sono utilizzati sia internamente che esternamente. Il nome della libreria si riferisce a un nome macro, che può essere utilizzato al posto del numero del pin quando la libreria CanSatNeXT è stata inclusa.
| Numero Pin | Nome libreria | Nota | Interno/Esterno |
|---|---|---|---|
| 0 | BOOT | Usato internamente | |
| 1 | USB_UART_TX | Usato per USB | Usato internamente |
| 3 | USB_UART_RX | Usato per USB | Usato internamente |
| 4 | SD_CS | Selezione chip scheda SD | Usato internamente |
| 5 | LED | Può essere usato per lampeggiare il LED a bordo | Usato internamente |
| 12 | GPIO12 | Interfaccia estensione | |
| 13 | MEAS_EN | Portare alto per abilitare LDR e termistore | Usato internamente |
| 14 | GPIO14 | Può essere usato per leggere se la scheda SD è presente | Usato internamente |
| 15 | GPIO15 | Interfaccia estensione | |
| 16 | GPIO16 | UART2 RX | Interfaccia estensione |
| 17 | GPIO17 | UART2 TX | Interfaccia estensione |
| 18 | SPI_CLK | Usato dalla scheda SD, disponibile anche esternamente | Entrambi |
| 19 | SPI_MISO | Usato dalla scheda SD, disponibile anche esternamente | Entrambi |
| 21 | I2C_SDA | Usato dai sensori a bordo, disponibile anche esternamente | Entrambi |
| 22 | I2C_SCL | Usato dai sensori a bordo, disponibile anche esternamente | Entrambi |
| 23 | SPI_MOSI | Usato dalla scheda SD, disponibile anche esternamente | Entrambi |
| 25 | GPIO25 | Interfaccia estensione | |
| 26 | GPIO26 | Interfaccia estensione | |
| 27 | GPIO27 | Interfaccia estensione | |
| 32 | GPIO32 | ADC | Interfaccia estensione |
| 33 | GPIO33 | ADC | Interfaccia estensione |
| 34 | LDR | ADC per il LDR a bordo | Usato internamente |
| 35 | NTC | ADC per il termistore | Usato internamente |
| 36 | VDD | ADC usato per monitorare la tensione di alimentazione | Usato internamente |
| 39 | BATT | ADC usato per monitorare la tensione della batteria | Usato internamente |
