CanSat NeXT Lochrasterplatine

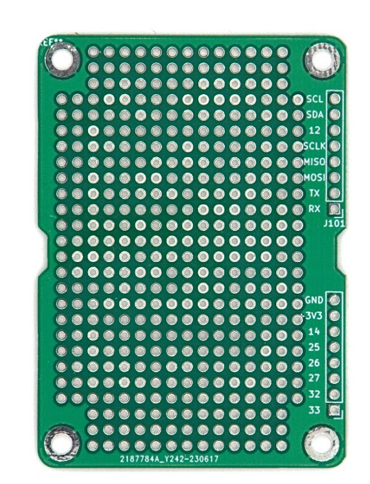

Die CanSat NeXT Lochrasterplatine ist ein Zubehör, das die Integration externer Geräte in CanSat erleichtert und Ihre eigenen elektronischen Komponenten mechanisch sicherer und besser organisiert macht. Im Wesentlichen handelt es sich um eine Lochrasterplatine, die die Form der CanSat NeXT-Platine teilt und zudem eine einfache Verbindung zum Erweiterungs-Pin-Header bietet.

Das Hauptmerkmal der Lochrasterplatine sind durchkontaktierte Löcher, die im Abstand von 0,1 Zoll (2,54 mm) angeordnet sind, was dem Standardrastermaß in der Elektronik entspricht, insbesondere in der Hobbyelektronik. Dies erleichtert die Integration der meisten kommerziellen Breakouts und vieler kommerzieller ICs erheblich, da sie direkt an die Kontakte auf der Lochrasterplatine gelötet werden können.

Auf der Oberseite haben die Löcher einen kleinen durchkontaktierten Ring, um die Konnektivität zu unterstützen, aber auf der Unterseite gibt es große durchkontaktierte Rechtecke, die es viel einfacher machen, Lötbrücken zwischen den Quadraten zu erstellen, was die elektrische Konnektivität zwischen den Geräten auf Ihrer Platine und zwischen den hinzugefügten Geräten und CanSat NeXT unterstützt.

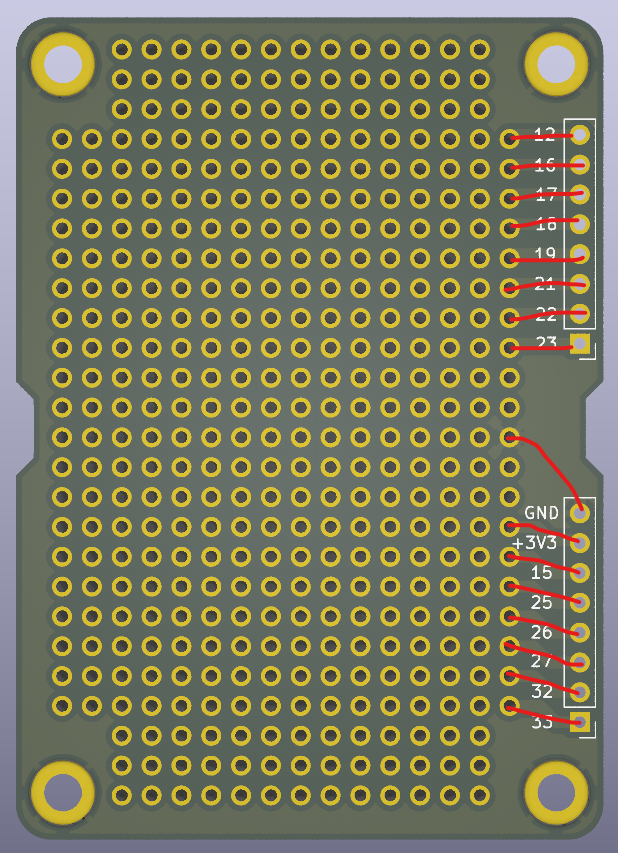

Darüber hinaus sind einige der durchkontaktierten Löcher, die dem Header am nächsten liegen, bereits mit den Erweiterungs-Pin-Headern verbunden. Dies hilft Ihnen, das Hinzufügen von Kabeln zwischen dem Pin-Header und dem Hauptbereich der Lochrasterplatine zu vermeiden, was auch das Stapeln mehrerer Lochrasterplatinen übereinander erleichtert, insbesondere bei Verwendung von stapelbaren Pin-Headern. Um zu überprüfen, welcher Erweiterungspin was macht, schauen Sie sich den Pinout an.
