Pinoutid

See artikkel näitab CanSat NeXT protsessori kasutatavaid pin-nimesid ning milliseid pinne saate oma projekti laiendamiseks kasutada.

Pinout

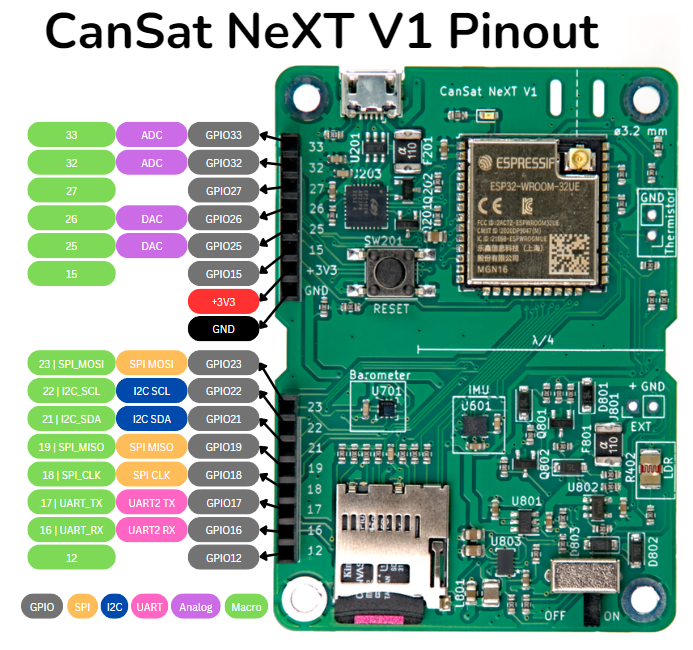

Allolev pilt näitab pinne, mida saab kasutada laienduspeaga, et lisada plaadile väliseid elektroonikaseadmeid.

Siin on täielik nimekiri CanSat NeXT plaadi kasutatavatest pinnidest. Sisemine kasutus viitab pinnile, mida kasutatakse pardal olevate ressursside jaoks, ja laiendus viitab pinnidele, mis on suunatud laiendusliidesesse. Mõned pinnid, nagu I2C ja SPI, on kasutusel nii sisemiselt kui ka väliselt. Raamatukogu nimi viitab makro nimele, mida saab kasutada pinni numbri asemel, kui CanSatNeXT raamatukogu on lisatud.

Pin Number	Library name	Note	Internal/External
0	BOOT		Used internally
1	USB_UART_TX	Used for USB	Used internally
3	USB_UART_RX	Used for USB	Used internally
4	SD_CS	SD kaardi kiibi valik	Used internally
5	LED	Saab kasutada pardal oleva LEDi vilgutamiseks	Used internally
12	GPIO12		Extension interface
13	MEAS_EN	Kõrgeks ajamine LDR ja termistori lubamiseks	Used internally
14	GPIO14	Saab kasutada SD-kaardi olemasolu lugemiseks	Used internally
15	GPIO15		Extension interface
16	GPIO16	UART2 RX	Extension interface
17	GPIO17	UART2 TX	Extension interface
18	SPI_CLK	Kasutatakse SD-kaardi poolt, saadaval ka väliselt	Both
19	SPI_MISO	Kasutatakse SD-kaardi poolt, saadaval ka väliselt	Both
21	I2C_SDA	Kasutatakse pardal olevate andurite poolt, saadaval ka väliselt	Both
22	I2C_SCL	Kasutatakse pardal olevate andurite poolt, saadaval ka väliselt	Both
23	SPI_MOSI	Kasutatakse SD-kaardi poolt, saadaval ka väliselt	Both
25	GPIO25		Extension interface
26	GPIO26		Extension interface
27	GPIO27		Extension interface
32	GPIO32	ADC	Extension interface
33	GPIO33	ADC	Extension interface
34	LDR	ADC pardal oleva LDR jaoks	Used internally
35	NTC	ADC termistori jaoks	Used internally
36	VDD	ADC toitepinge jälgimiseks	Used internally
39	BATT	ADC aku pinge jälgimiseks	Used internally
