Rozkład pinów
Ten artykuł pokazuje nazwy pinów używanych przez procesor w CanSat NeXT, a także pokazuje, jakie piny możesz użyć do rozszerzenia swojego projektu.
Rozkład pinów

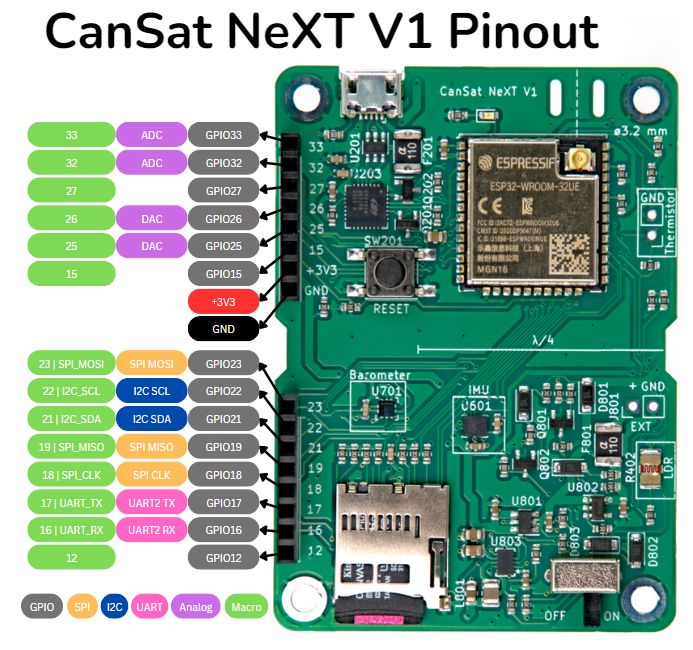

Poniższy obrazek pokazuje piny do użycia złącza rozszerzeń do dodawania zewnętrznej elektroniki do płytki.
Oto pełna lista pinów używanych przez płytkę CanSat NeXT. Użycie wewnętrzne odnosi się do pinów używanych przez zasoby na płytce, a rozszerzenie odnosi się do pinów, które zostały poprowadzone do interfejsu rozszerzeń. Niektóre piny, te dla I2C i SPI, są używane zarówno wewnętrznie, jak i zewnętrznie. Nazwa biblioteki odnosi się do nazwy makra, które można użyć zamiast numeru pinu, gdy biblioteka CanSatNeXT została dołączona.
| Numer pinu | Nazwa biblioteki | Uwaga | Wewnętrzne/Zewnętrzne |
|---|---|---|---|
| 0 | BOOT | Używane wewnętrznie | |
| 1 | USB_UART_TX | Używane dla USB | Używane wewnętrznie |
| 3 | USB_UART_RX | Używane dla USB | Używane wewnętrznie |
| 4 | SD_CS | Wybór układu karty SD | Używane wewnętrznie |
| 5 | LED | Może być używane do migania diodą LED na płytce | Używane wewnętrznie |
| 12 | GPIO12 | Interfejs rozszerzeń | |
| 13 | MEAS_EN | Wysoki stan włącza LDR i termistor | Używane wewnętrznie |
| 14 | GPIO14 | Może być używane do sprawdzenia obecności karty SD | Używane wewnętrznie |
| 15 | GPIO15 | Interfejs rozszerzeń | |
| 16 | GPIO16 | UART2 RX | Interfejs rozszerzeń |
| 17 | GPIO17 | UART2 TX | Interfejs rozszerzeń |
| 18 | SPI_CLK | Używane przez kartę SD, dostępne również zewnętrznie | Oba |
| 19 | SPI_MISO | Używane przez kartę SD, dostępne również zewnętrznie | Oba |
| 21 | I2C_SDA | Używane przez czujniki na płytce, dostępne również zewnętrznie | Oba |
| 22 | I2C_SCL | Używane przez czujniki na płytce, dostępne również zewnętrznie | Oba |
| 23 | SPI_MOSI | Używane przez kartę SD, dostępne również zewnętrznie | Oba |
| 25 | GPIO25 | Interfejs rozszerzeń | |
| 26 | GPIO26 | Interfejs rozszerzeń | |
| 27 | GPIO27 | Interfejs rozszerzeń | |
| 32 | GPIO32 | ADC | Interfejs rozszerzeń |
| 33 | GPIO33 | ADC | Interfejs rozszerzeń |
| 34 | LDR | ADC dla LDR na płytce | Używane wewnętrznie |
| 35 | NTC | ADC dla termistora | Używane wewnętrznie |
| 36 | VDD | ADC używane do monitorowania napięcia zasilania | Używane wewnętrznie |
| 39 | BATT | ADC używane do monitorowania napięcia baterii | Używane wewnętrznie |
